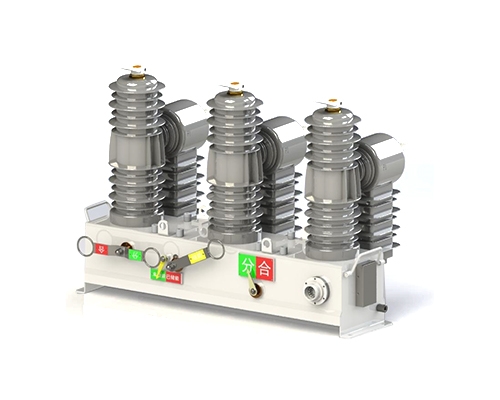

一二次融合标准化柱上断路器
一二次融合标准化柱上断路器是一种集成了一次设备（如断路器、隔离开关等）和二次设备（如保护装置、测量装置等）的智能化配电设备。这种设备的设计旨在提高配电网的自动化水平、可靠性和安全性，同时也便于安装、运维和实现不同厂家设备的通用互换，其广泛应用于10kV架空配电线路的联络点、分段点或用户分界点，在线路中起分断、控制、保护和线损采集的作用。
特点参数
额定电压 12kV
额定电流 630A
额定短路开断电流（有效值） 20kA
额定短路电流开断次数 ≥30次
额定短路关合电流（峰值） 50kA
额定频率 50Hz
额定短路耐受电流（4s） 20kA
整机局放(14.4kV) ≤20pC
机械寿命(断路器/隔离开关（选配）) ≥10000/3000次
雷电冲击耐受电压（峰值）相间、对地/断口 75/85 kV
二次回路1min工频耐压 2kV
工频耐压（1min）（有效值）相间、相对地/断口 42/48 kV
额定峰值耐受电流 50kA
功能特点
安装接口：标准化的安装接口设计，便于与其他设备的连接和互换
智能化功能：支持模拟量和状态量采集监测，实现运行情况就地分析，可实现对短路故障、接地故障、断线故障的精准研判与快速隔离
环境适应性：适用于各种环境条件，如高海拔、高污秽、高凝露、高盐雾及严寒地区
