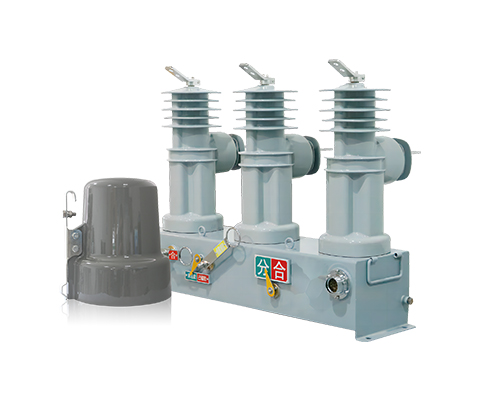

行波测距型深度融合柱上断路器成套
行波测距型深度融合柱上断路器将真空灭弧室、高频电流线圈、电压传感器集成与固封极柱中，外形简洁重量轻，便于现场安装。与馈线终端配合使用可实现故障测距误差<150m的精度要求。
特点参数
二次回路1min工频耐压 2kV
额定短路关合电流（峰值） 50kA
机械寿命(断路器/隔离开关（选配）) ≥10000/3000次
额定电压 12kV
额定电流 630A
雷电冲击耐受电压（峰值）相间、对地/断口 75/85 kV
额定短路电流开断次数 ≥30次
额定频率 50Hz
工频耐压（1min）（有效值）相间、相对地/断口 42/48 kV
整机局放(14.4kV) ≤5pC
额定短路耐受电流（4s） 20kA
额定短路开断电流（有效值） 20kA
额定峰值耐受电流 50kA
功能特点
基于人工智能深度学习算法，故障类型精准研判，故障位置精准定位，故障测距误差<150m
行波电流采样频率≥1MHz,同步时钟标精度≤0.1μs
全频带电流传感器，可采集工频、故障和行波电流
北斗/GPS高精度同步授时，双端设备精确同步，同步误差＜100ns
固封极柱采用APG一体化浇注工艺，采用环氧树脂外敷硅橡胶的复合绝缘方式，性能可靠、耐候性好
与隔离开关配合使用可组成有明显断口的“组合断路器”
