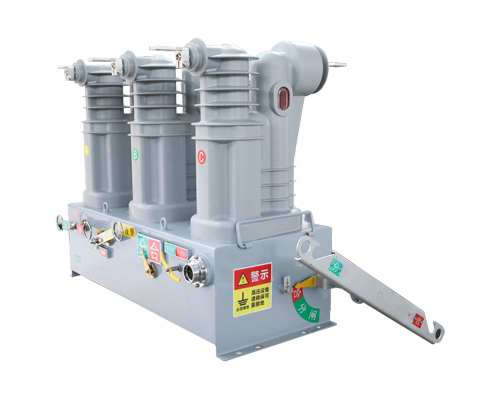

内置隔离型深度融合柱上断路器
内置隔离型深度融合柱上断路器将隔离开关、断路器主回路通过环氧一体浇注成型，与常规外置隔离开关比隔离刀全密封设计，降低一次外露导电点，便于运维的同时避免了因隔离刀裸露发生相间短路的风险点。
特点参数
工频耐压（1min）（有效值）相间、相对地/断口 42/48 kV
取电电压 DC/AC24V
额定短路关合电流（峰值） 50kA
二次回路1min工频耐压 2kV
整机局放(14.4kV) ≤5pC
机械寿命(断路器/隔离开关) ≥10000/3000次
额定峰值耐受电流 50kA
额定电压 12kV
额定电流 630A
额定短路开断电流（有效值） 20kA
额定短路电流开断次数 ≥30次
额定短路耐受电流（4s） 20kA
额定频率 50Hz
隔离断口 ≥120mm
雷电冲击耐受电压（峰值）相间、对地/断口 75/85 kV
单个取能电源取电功率 4W/8W
功能特点
具备隔离观察窗、隔离位置指示和隔离带电指示器三重位置指示方式，隔离断口可见的同时提高安全性
电压传感器采用CVT原理，一二次电气隔离，二次部分工频耐压满足2kV/1min
极柱本体集成相电压/电流传感器、零序电压/电流传感器、负荷侧电压传感器和取能电源，并可根据用户需求灵活配置，无需现场接线，安装使用方便
避免电磁互感器电磁饱和电压谐振等问题，测量范围大精度更易保证
采用传感器可避免电磁CT二次不能开路，PT不得短路的问题，且二次输出为小电压信号，安全可靠性更高
隔离刀采用内置全绝缘全密封设计，耐候性好、免维护、寿命长
隔离刀采用直动传动结构，机械传动部件少，传动可靠
隔离开关、断路器主回路采用环氧一体浇注成型并外包硅橡胶的复合绝缘方式，性能可靠、耐候性好
