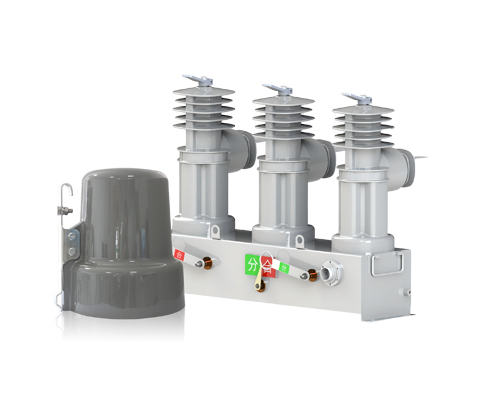

磁控型一二次融合柱上断路器成套
磁控型一二次融合柱上断路器是一种新型的电力系统设备，它在将电压、电流传感器、真空灭弧室通过高度集成化设计固封在极柱中的同时，在结构上采用三相独立、直驱的永磁操作机构，控制灵活，分闸时间短（＜10ms）并适用于多种线路操作场景，能够在线路中执行分断、控制、保护和线损采集等任务。
特点参数
分闸电流 ≤3A
机械寿命 ≥10000次
额定电压 12kV
额定电流 630A
额定短路电流开断次数 ≥30次
额定频率 50Hz
工频耐压（1min）（有效值）相间、相对地/断口 42/48 kV
额定短路关合电流（峰值） 63kA
二次回路1min工频耐压 2kV
分闸时间 ＜10ms
整机局放(14.4kV) ≤5pC
雷电冲击耐受电压（峰值）相间、对地/断口 75/85 kV
额定短路开断电流（有效值） 25kA
额定短路耐受电流（4s） 25kA
额定峰值耐受电流 63kA
功能特点
驱动功耗低，分闸电流小于3A，提高了能效和可靠性
分闸速度快，固有分闸时间＜10ms，显著快于弹簧机构
磁控操作机构采用永磁材料，具有高硬度、耐磨性，以及快速分闸能力
